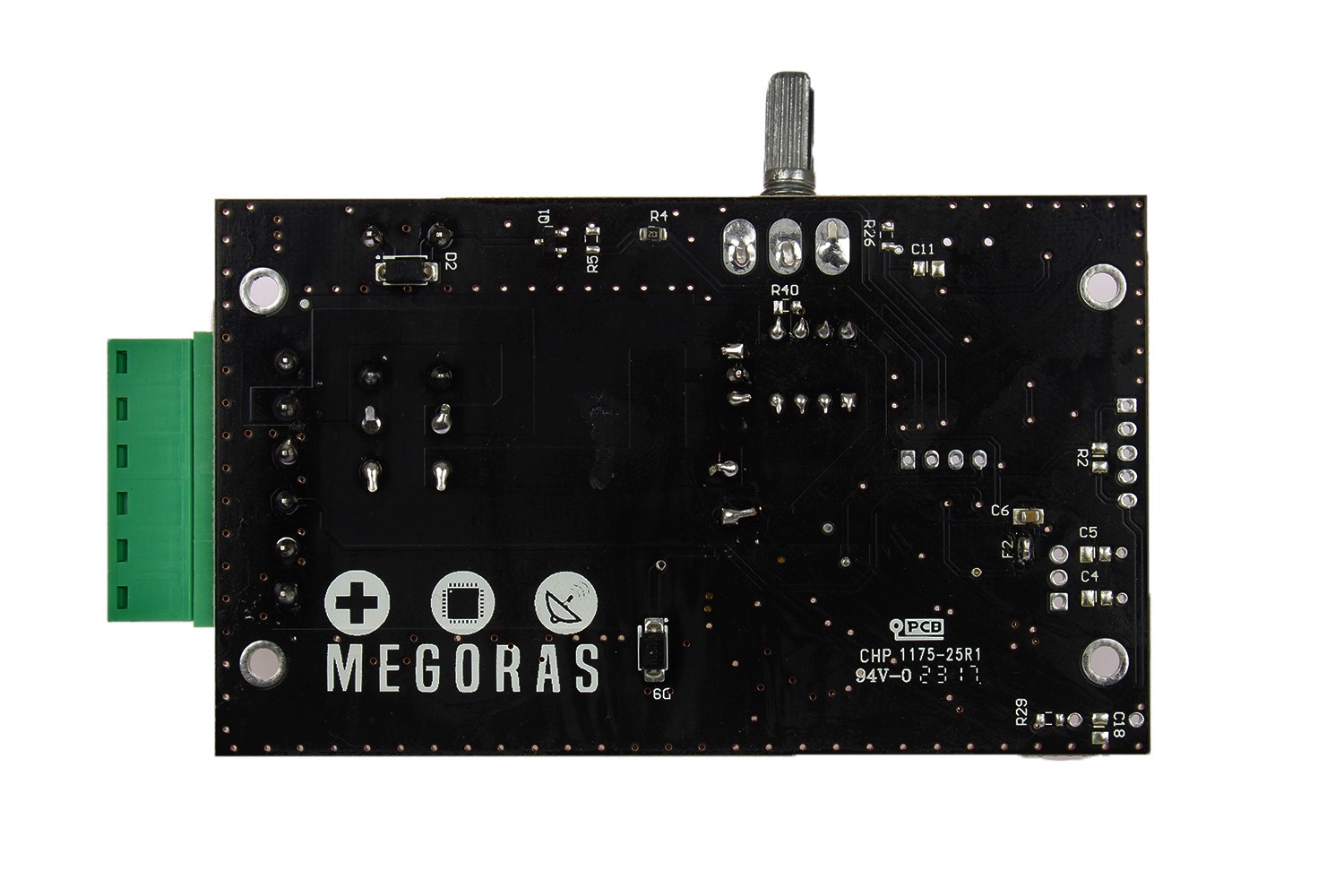

Çift Yön Kontrollü DC Motor Sürücü – MD151A

MD151A Çift yönde de motor gibi PWM frekansı ile çalışabilecek elektriksel cihazları sürmek ve tetiklemek için kullanılır. MD151A Sürücüsü ile DC veya Lineer Motorları yön ve hız kontrolü yaparak sürebilir, kontrol edebilirsiniz. Elektronik devre yapısı itibariyle besleme kısmında kısa devre koruması, motor gibi yük kısmında yaşanabilecek olumsuzluklar için de opto-izole koruması mevcuttur.

Kendi yazılım algoritması ile motorun kalkış ve iniş hızları, ivmelenmesi ve kararlı çalışması ile tüm endüstriyel uygulamalarda güvenle kullanılabilinir. Yazılımsal olarak motor kalkış hızı yavaştan ivmelenerek artar, iniş hızı da ayarlanmış olan hızdan yavaşça düşerek çalışmaktadır. Bu sayede motor kontrolü en güvenilir şekilde yapılmaktadır.

Kullanılan motor, normal saat yönünde belli bir hızda dönmekte iken yön değiştirmesi istendiğinde; yön kontrol kısmı kısa devre edilerek motor ayarlanmış olduğu hızdan düşer, ve daha sonra ters yönde ayarlanmış olduğu hızda dönmek için hızlanmaya başlar. Ayarlanmış olan hız yakalandığında da o hızda dönmeye devam eder.

Yön kontrolü haricinde motorun hızı kontrol edilirken, maksimum ve minimum hızlanacağı limitler bulunmaktadır. Hız ayarı analog ve potansiyometre ile yapılmaktadır. Eğer hız kontrolünün ayarlandığı potansiyometre sıfıra çekilirse motor tamamen durur. Bu sayede motoru durdurmak için cihazın elektriğinin kapatılmasına gerek kalmaz.

Motor yön kontrolü esnasında LED li uyarı mevcuttur. Bu şekilde kontrolcü motoru hangi yönde kontrol ettiğini görsel olarak da elektronik kart üzerinde de görebilmektedir.

Motor Sürme kısmındaki tasarım, motorun gücünün verimini düşürmeden en verimli şekilde sürülebilmesi düşünülerek tasarlanmıştır. Sürülecek motor maksimum şartlarda 12V luk bir motorda 20 Amper ‘e kadar çalışabilmektedir. 10 Amper ve üzeri akım değerini geçebilecek uygulamalar için soğutucu kullanılması gerekmektedir. Bu uygulamalar için ayrıca talep edilen alüminyum soğutucusu motor sürücüsü ile beraber kullanılabilmektedir.

Teknik Özellikler

  • Çalışma voltajı : 9-40 Volt DC
  • Kontrol edilebilecek yük voltajı: 9 – 40 Volt DC
  • Maksimum yük kapasitesi 12V/20A veya 24V/10A
  • Motor sürme pwm frekansı 10kHz@%99,9 Duty Cycle
  • 0-99 % Duty Cycyle Ayarlanabilir.
  • Motor yön kontrolü mevcuttur.
  • Motor Hız ayarı sıfıra çekilebilir.
  • Yazılımsal Soft-Start özelliği bulunmaktadır
  • Ters Yön LED’li uyarısı bulunmaktadır.
  • Motor bağlı değilken yük yokken sistemde oldukça düşük güç tüketir (<0.7W).
  • Dış boyutları : 42,5 mm * 36 mm * 23 mm
  • Tüm DC Motor hız kontrolü uygulamalarına uygundur.
  • 12V ile çalışan şerit LED ler için de dimmer olarak kullanıma uygundur
